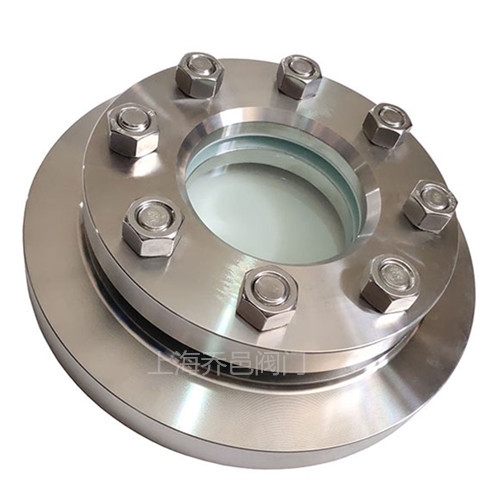

压力容器视镜NB/T47017-2011不锈钢压力容器法兰视镜技术参数

压力容器视镜NB/T47017-2011不锈钢压力容器法兰视镜/设备视镜/组合视镜/带灯压力容器法兰视镜/带冲洗装置压力容器法兰视镜是用来观察化工、石油、化妆、药类及其它工业设备容器内介质变化情况的一种产品。操作人员根据其显示的情况来调节或控制充装量，从而保证容器内的介质始终在正常范围内。液化气体贮罐、槽车、气液相反应器、反应釜等容器都需要装设视镜，以防止因超装过量而导致事件或由于投料过量而造成物料反应不平衡的现象。

NB/T47017压力容器 视镜里面规定了三种样式：常规样式、带灯样式、带冲洗装置。

NB/T47017压力容器 视镜标准由国家能源局在2011.7.1发布，在同年十月一日实施。

NB/T47017压力容器 视镜标准综合了HGJ51-502-1986压力容器 视镜，HG/T21575-1994带灯视镜，HG/T21505-1992组合视镜等多种样式合成一种样式，并且做出了很大的改进，增加了DN200的视镜规格；提高了部分视镜的使用压力；取消了视镜冲洗孔，参照国外标准采用冲洗装置；增加了带射灯的视镜规格；增加了对视镜标志与运输包装的要求。

主要技术参数：

品名：NB/T47017-2011压力容器 视镜

规格：DN50~DN200（MM）

公称压力：0.6  1.0   1.6   2.5Mpa

主体材料：不锈钢201、304、316、碳钢等

密封材料：填充PTFE板或合成纤维橡胶压制板

玻璃材质：钢化硼硅玻璃GB/T23259-2009

工作温度：

钠钙玻璃的zui高允许温度为150℃，温度的急剧变化范围为120℃至20℃

硼硅玻璃的zui高允许温度为280℃，温度的急剧变化范围为230℃至20℃

石英玻璃的zui高允许温度为800℃，温度的急剧变化范围为550℃至20℃

使用方法：

1、清洁处理。在使用前可以用适量酒精棉在其表面轻微擦拭，注意：不要用含有酸性的液体进行清洁，以免腐蚀玻璃外表面。

2、要正确选择垫片。环境工作温度在280度以内的场合，用石棉垫或四氟垫即可，当环境工作温度超出500℃时，建议选择石墨垫片。注意：玻璃越厚，所以选择的垫片厚度也要跟着相应增加。

3、用力均匀。安装时不可用力过猛、过大，建议均匀用力按对角线方式锁紧螺丝。

4、定期检查。视镜玻璃在安装完毕后，还必须做好定期检查工作，特别是在含有酸、碱的液体环境中，更是要做好定期检查玻璃表面受腐蚀程度，以确保一线操作人员的安全。

保养：

1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；

2、视镜的视窗玻璃属于宜损件，安装视镜时要小心轻放；

3、与金属之间应有垫片，以便密封、防震。
