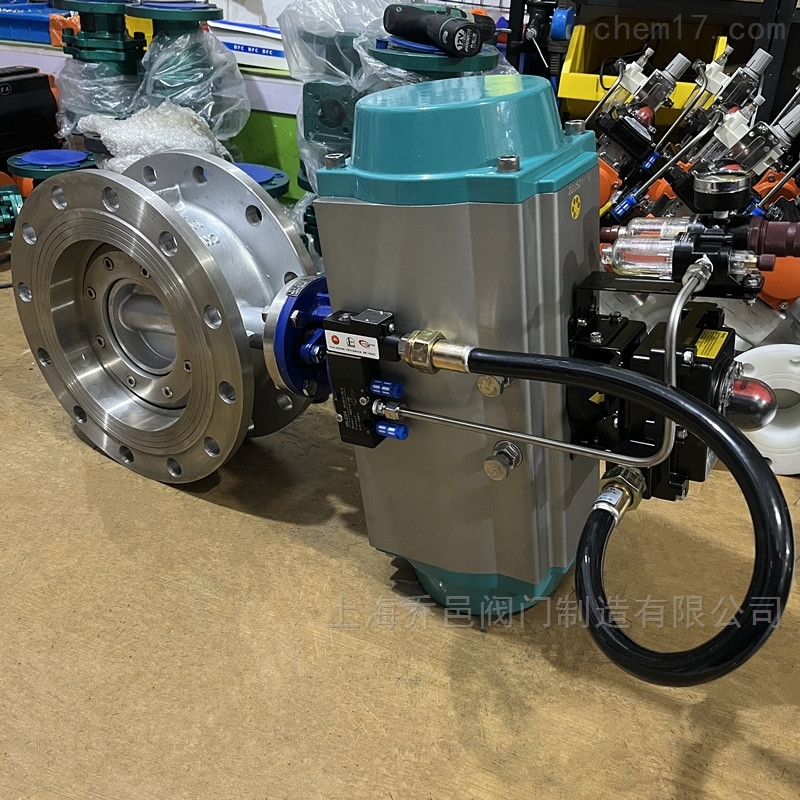

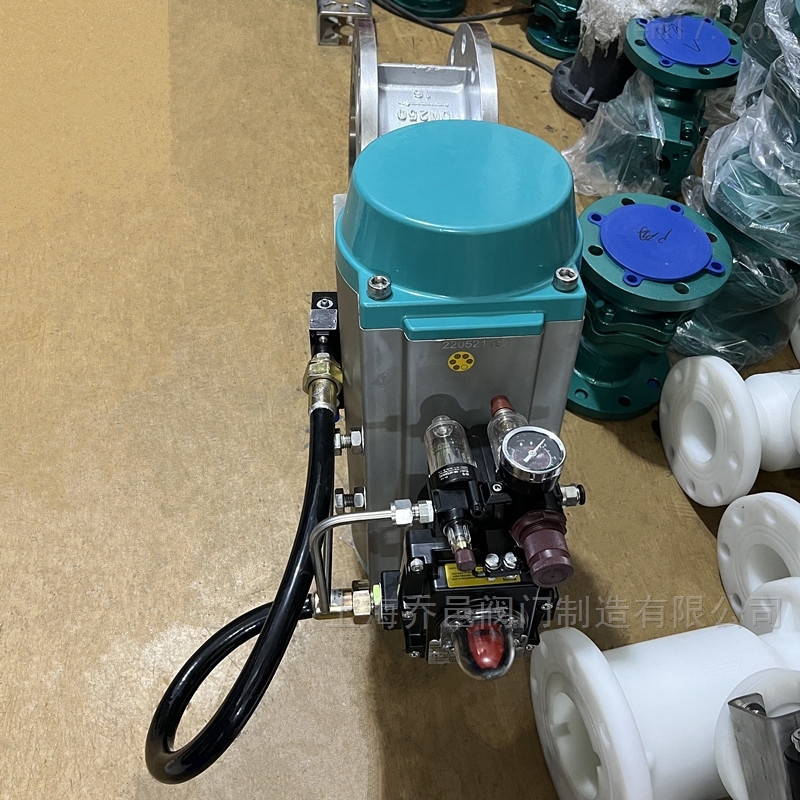

单作用防爆气动不锈钢硬密封法兰蝶阀D643W故障自动复位气动蝶阀的特点
单作用防爆气动不锈钢硬密封法兰蝶阀D643W-16P气动蝶阀/断电停气故障自动复位气动不锈钢法兰式硬密封蝶阀D643H单作用防爆气动不锈钢三偏心多层次金属硬密封蝶阀/断电断气弹簧复位单作用防爆气动蝶阀/单作用防爆气动带手动蝶阀/单作用防爆气动调节型蝶阀/单作用防爆气动开关型蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
产品特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
执行机构：
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
单作用气动执行器和双作用气动执行器的区别：
气动蝶阀中单作用和双作用指的是气动蝶阀所配气动执行器可分为单作用和双作用。其区别在于，单作用的气缸内有弹簧，而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。
单作用气动执行器：
单作用气动执行器，单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型：通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。
双作用气动执行器：
双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。
附件选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
偏心原理及密封形式：
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
|
||||
|
||||
 |
