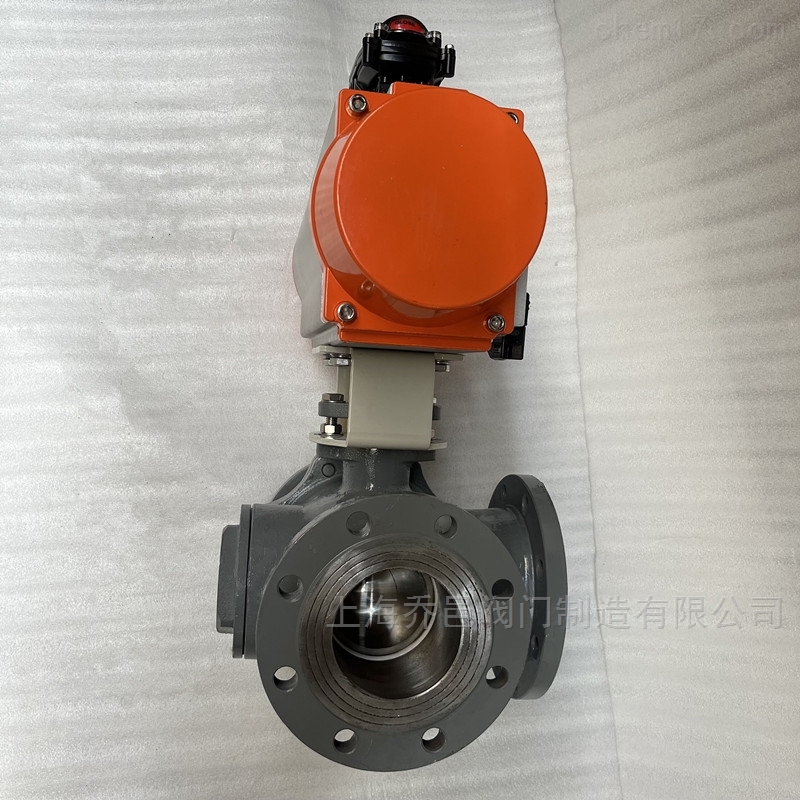

气动T型三通法兰球阀Q645F气动三通球阀分流合流换向的结构特点

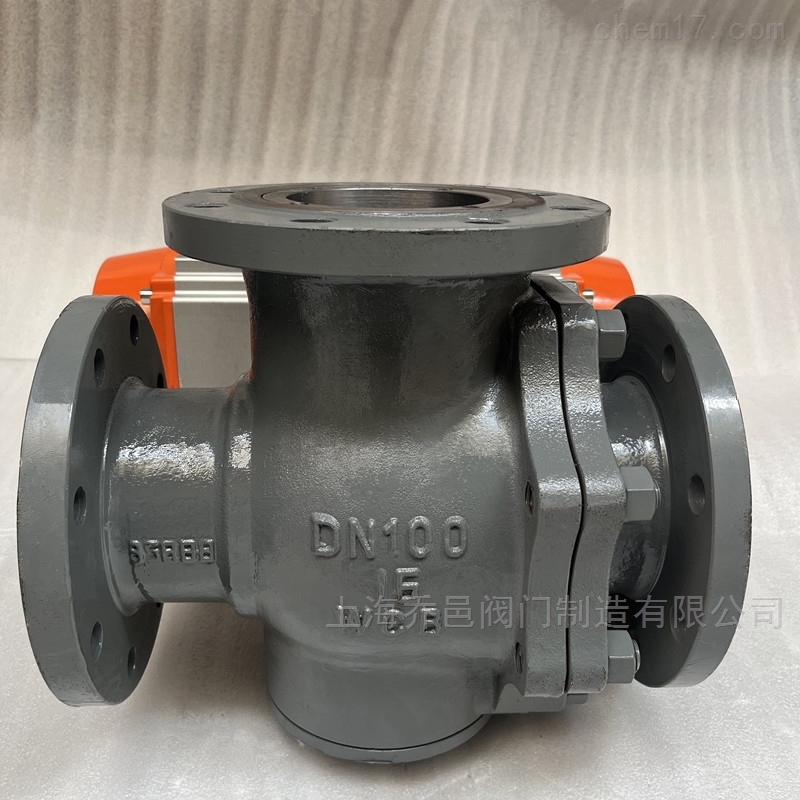

气动T型三通法兰球阀Q645F气动三通球阀/Q645F气动T型三通球阀/Q644F气动L型三通球阀/气动三通分流合流球阀/气动三通切换球阀/气动三通换向球阀/气动不锈钢三通球阀/气动三通法兰球阀/单作用气动三通球阀/气动三通调节球阀/防爆气动三通球阀/气动带手动三通球阀由气动执行器和三通球阀组成，是一种三通道的回转型球阀，用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通调节球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领域。

结构特点及用途：

1、结构紧凑、启闭快、流道畅通、流体阻力小。

2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

5、适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

附件的选项：

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

控制方式：

气动三通球阀分L型和T型，介质流通方向见下图。

L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通；

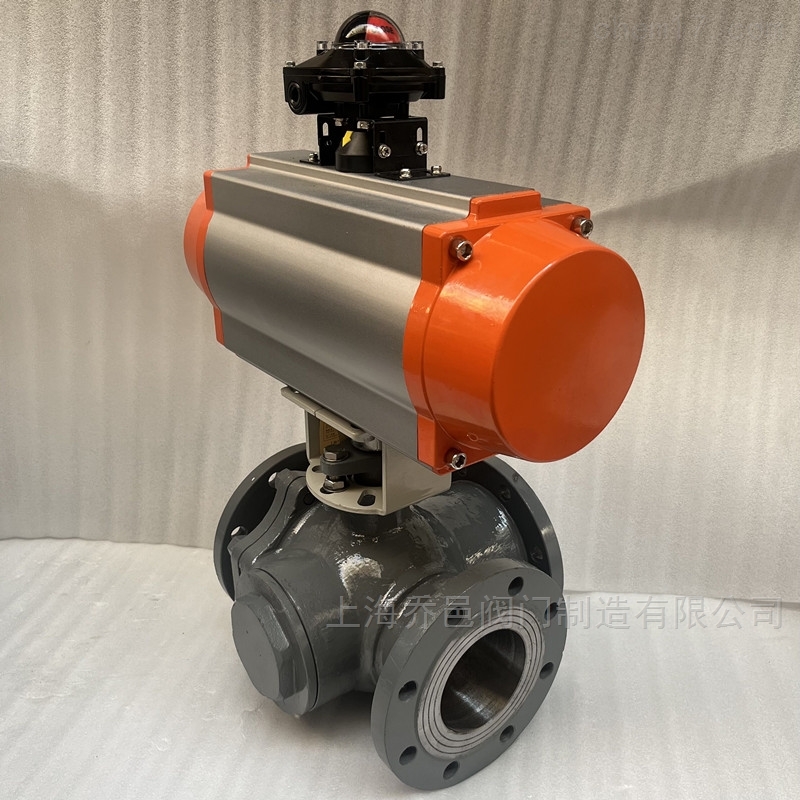

T型气动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通。

气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
