泄氮装置ZZVP泄氮阀ZZDX不锈钢自力式泄氮阀安装示意图

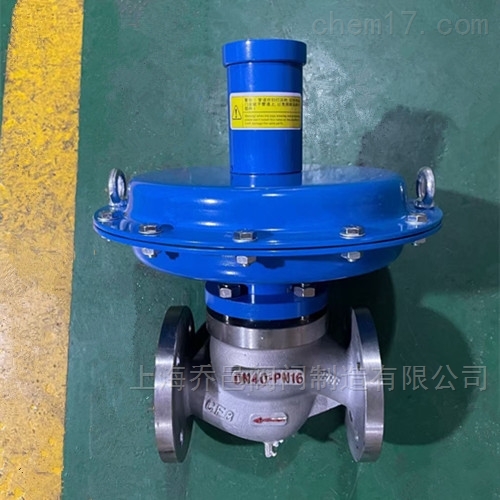

泄氮装置ZZVP泄氮阀ZZDX自力式泄氮阀/带指挥器自力式微压调节阀/自力式微压泄氮阀/自力式氮封阀ZZYVP自力式氮封装置ZZDQ氮封装置/自力式供氮阀ZZDG储罐氮气减压阀/不锈钢泄氮阀/不锈钢氮封阀是由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。  氮封阀主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

结构简图：

工作原理：

供氮装置（见图1），将设在罐顶的取压点的介质经导压管引入检测机构(7)，介质在检测元件上产生一个作用力与与弹簧(8)、预紧力相平衡。 当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)，打开，使阀前气体经减压阀(5)，节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中的 弹簧作用，关闭主阀，停止供氮。

泄氮阀（见图2），该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平 衡。当罐内压力升高至高于泄氮阀压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮阀压力设定点，由于预设弹簧力作用，关闭阀门。

氮封装置地面安装示意图：

氮封装置罐顶安装示意图：
