精小型ExdIIBT4防爆电动法兰蝶阀D941X电动蝶阀的结构原理

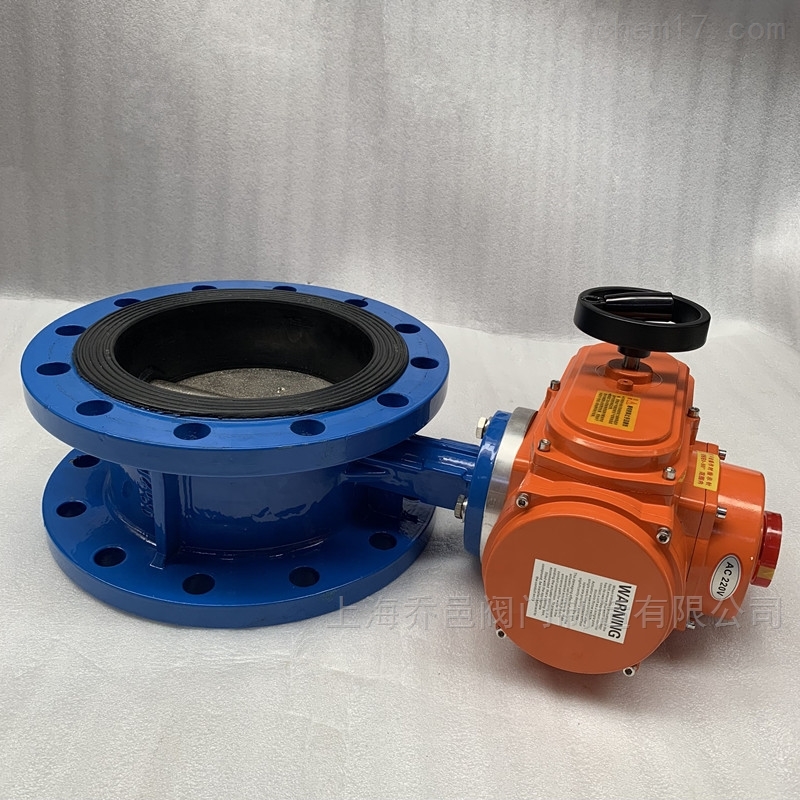

精小型ExdIIBT4防爆电动法兰蝶阀D941X电动法兰蝶阀/防爆电动橡胶软密封法兰蝶阀/电动法兰式蝶阀/电动软密封法兰蝶阀/电动橡胶密封法兰蝶阀/电动不锈钢法兰蝶阀/电动带手动法兰蝶阀/防爆电动开关型法兰蝶阀/电动调节型法兰蝶阀/防爆电动法兰蝶阀是由法兰式蝶阀装配上防爆电动执行器组合而成，是一种专门应用于易燃易爆气体、液体或粉尘等介质的防爆阀门，设备均经过防静电处理，防护等级IP67，防爆等级为Exd ⅡBT4的防爆标志。根据工况的需要选择开关型或调节型防爆电动蝶阀（输入4～20mA电流信号控制来调节流量的大小），广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中等给排水、气体管道上作调节流量和截流介质的作用。

结构原理：

防爆电动蝶阀的结构原理是把设备可能点燃爆炸性介质的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性介质在内部爆炸而不损坏。隔爆外壳使设备内部空间与周围的环境隔开。当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。

产品特点：

1、电动蝶阀双向密封性能优良，扭矩值小。

2、电动蝶阀流量特性趋于直线，调节性能好。

3、法兰连接安装便捷，立式、卧式安装均可。

4、密封副材料的多样性，可供用户选择。

5、电动蝶阀可用于管端作放空阀用，性能可靠。

6、阀座密封圈与阀体有机地结合为体，使阀门具有较长的使用寿命。

选型：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项：

1：请务必接对电源相序，以免阀门或执行器损坏。

2：通电时禁止手动操作。

3：户外使用时给电动执行器外加防护盖子，防止老化。

4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。

5：请不要安装在易爆气体周围，如需防爆订货时请说明。

6：请确定输入电压和配线接点是否正确。

7：禁止超负荷使用电动执行器。
