气动薄膜不锈钢调节阀ZJHP-16P防爆气动不锈钢调节阀的特点

点击次数：901 更新时间：2022-11-02

气动薄膜不锈钢调节阀ZJHP-16P防爆气动不锈钢调节阀的特点

ZJHP-16P气动薄膜不锈钢调节阀ZJHP气动不锈钢调节阀ZJHP-16RL防爆气动不锈钢316L调节阀/ZJHPek娱乐平台 /气动薄膜单座调节阀/气动单座调节阀/精小型气动薄膜调节阀/ZJHM气动套筒调节阀/气动薄膜不锈钢单座调节阀是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。ek娱乐平台阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。ek娱乐平台配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。ek娱乐平台广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。

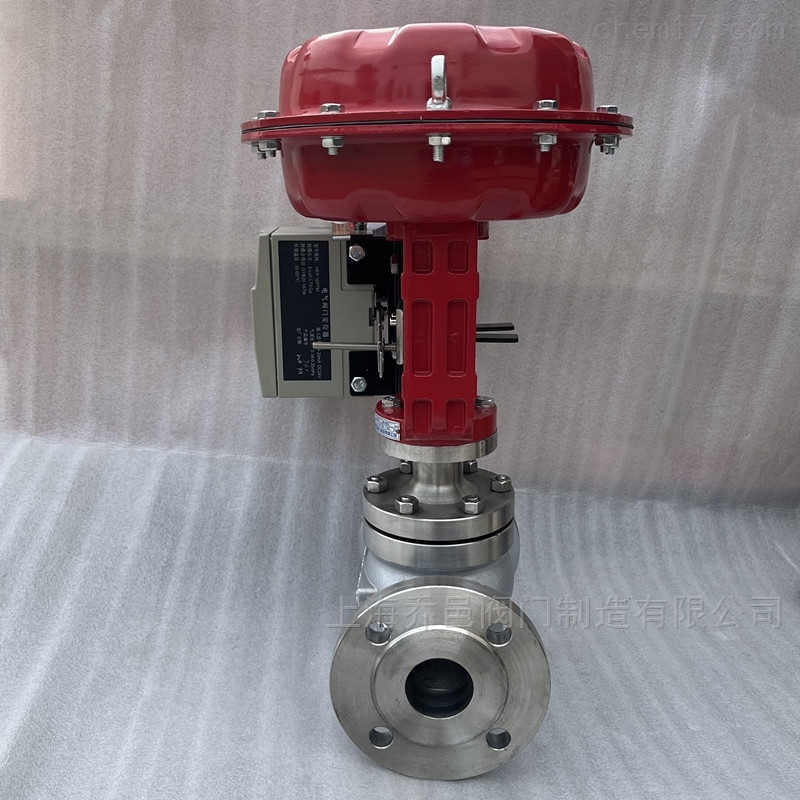

气动薄膜不锈钢调节阀

特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适合多种工作场合，达IV级泄漏标准，软密封结构阀芯达VI级泄漏标准。

3、阀体按流体力学原理设计成等截面低阻流道，额定流量系数增大30%。可调范围大，固有可调比为50:1。执行机构采用多弹簧结构，高度减少30%，重量减轻30%。

4、ZJHPW型波纹管密封调节阀，对移动的阀杆形成*的密封，堵绝流体外漏。ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

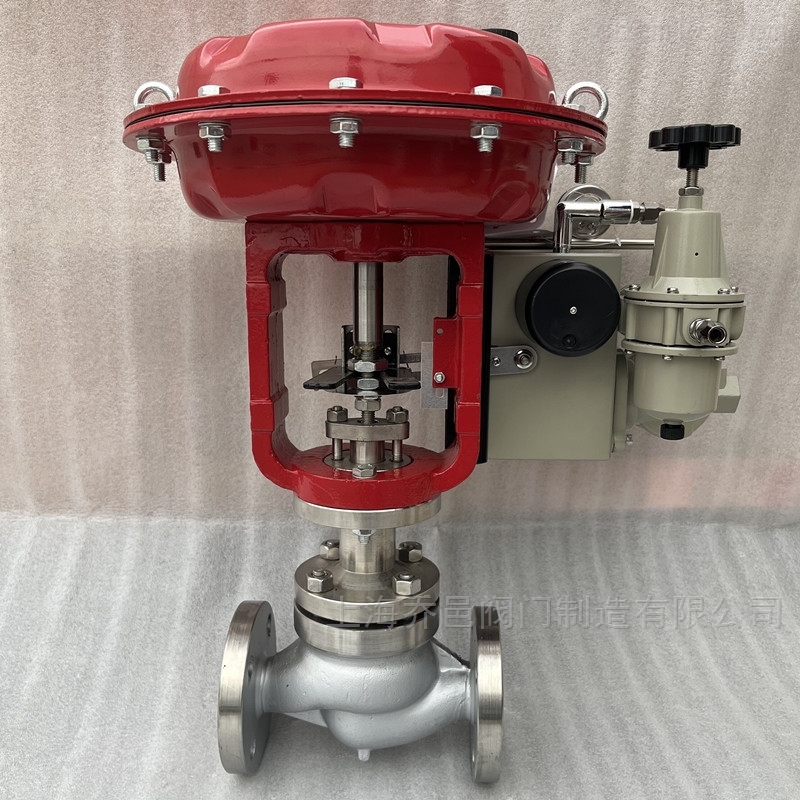

气动不锈钢调节阀

阀体：

形式	直通单座铸造阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材料	铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件：

阀芯型式	单座柱塞型阀芯、套筒阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构：

型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
环境温度	-30-70℃

作用形式：

气关式（B）- 失气时阀位开（FO）

气开式（K）- 失气时阀位关（FC）

气关式阀由正作用执行机构和调节阀阀体组成，当输入信号压力由下限值改变为上限值时，阀从全开到全关。

气开式阀由反作用执行机构和调节阀阀体组成，当输入信号压力由下限值改变为上限值时，阀从全关到全开。

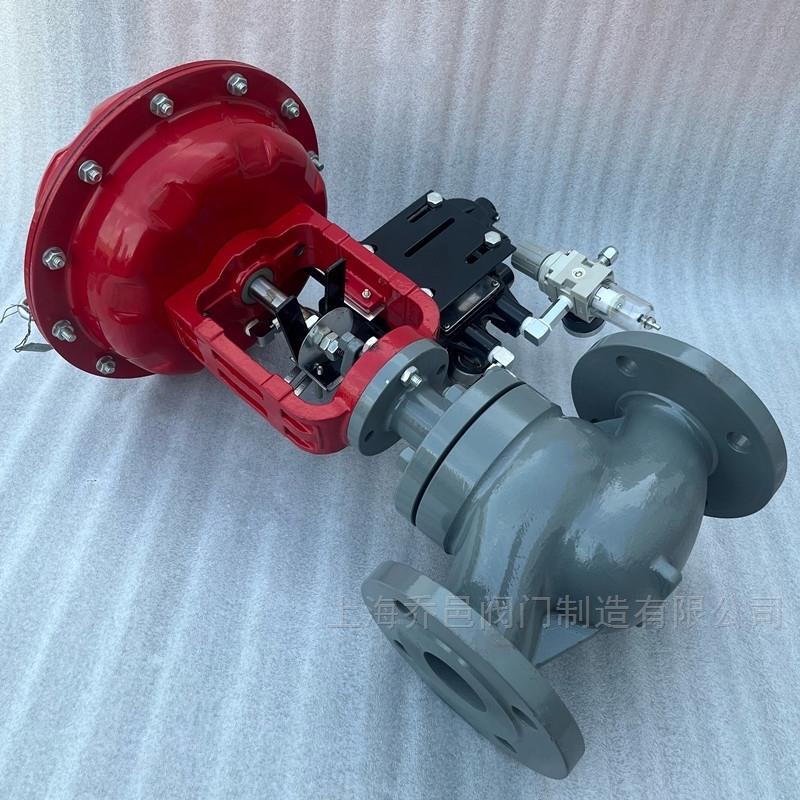

ZJHP气动不锈钢调节阀

附件：

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能：

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	土2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	土2.5	±1.0
额定行程偏差%			≤2.5
泄漏量1/h			0.01%X阀额定容量
可调范围R			30:1

额定流量系数Kv、额定行程：

公称通径DN		20				25	32	40	50	65	80	100	125	150	200
阀座直径DN		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
额定流量系数Kv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L（mm）		10				16	25			40			60
配用执行机构型号		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

分解图（1）


分解图（2）


允许压差：

公称通径DN (mm)			20				25	32	40	50	65	80	100	125	150	200
阀座直径DN (mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
执行机构			ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用方式	气源压力 (Kpa)	弹簧范围 (Kpa)	允许压差△(bar)
气关	140	20~100	64	61.9	39.6	22.3	21.4	8.7	5.6	3.5	3.4	2.2	1.4	1.5	1	0.6
	250	20~100	64	64	64	64	64	56.8	36.4	23	22.1	14.3	9.1	9.5	6.6	3.7
	400	40-200	64	64	64	64	64	64	50.4	31.8	30.6	19.8	2.6	13.2	9.2	5.2
气开	140	20~100	44.6	30.9	19.8	11.6	7	4.4	2.8	1.8	11.7	1.1	0.7	0.7	0.5	0.3
	250	40-200	64	64	59.4	33.4	21.4	13.1	8.1	5.3	5.1	3.3	2.1	2.2	1.5	0.9
	400	80-240	64	64	64	64	49.9	30.5	19.5	12.5	11.8	7.8	5	5.1	3.6	2.1

备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar.

外形结构图：


主要外形尺寸：

外形尺寸单位：mm
公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
