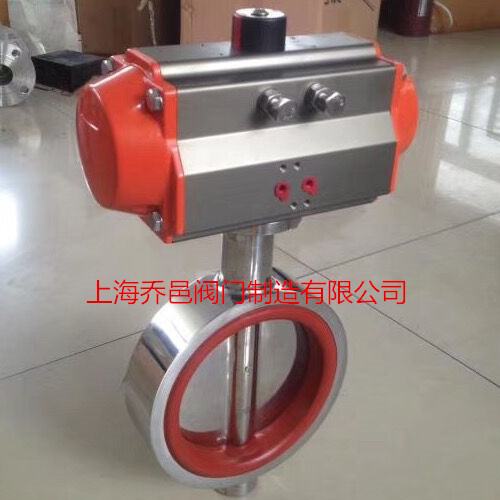

气动卫生级蝶阀D671Si气动卫生级对夹蝶阀的产品特点
气动卫生级蝶阀D671Si气动卫生级对夹蝶阀/气动食品卫生级蝶阀/气动硅胶密封卫生级蝶阀/气动不锈钢卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
产品特点
1、阀体、阀板采用316L材料
2、阀座的材料是无毒而卫生
3、流道内壁240Grit抛光
4、内部流道没有死角，易清洗
执行机构
采用新型系列ATD型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能
GTD/ATD气动执行器技术参数 | D671Si气动卫生级对夹蝶阀阀体参数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50～300mm |
气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 304/316/316L不锈钢 |
单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
工作温度 | 常温型：-20℃～80℃（丁jing橡胶O型圈） | 阀板材质 | 304/316/316L不锈钢 |
高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | 硅胶、PTFE | |
动作范围 | 0～90°±5° | 结构形式 | 对夹型 |
接口螺纹 | GTD40～GTD83 G1/8″ | 温度 | 硅胶、PTFE≤150℃ |
GTD110～GTD350/ATD52～200 G1/4″ | 适用介质 | 食品、药品、酒类，乳类、饮料 | |
阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 重量轻、操作力矩小、拆装方便、耐老化 |
外形尺寸（对夹式）
公称通径DN | A | B | C | D | E | 执行器型号 |
40 | 140 | 282 | 63 | 60 | 32 | ATD-52 |
50 | 140 | 286 | 63 | 60 | 43 | ATD-63 |
65 | 140 | 295 | 70 | 60 | 46 | ATD-63 |
80 | 171 | 300 | 89 | 63 | 46 | ATD-75 |
100 | 186 | 350 | 106 | 65 | 52 | ATD-83 |
125 | 254 | 392 | 120 | 65 | 56 | ATD-92 |
150 | 254 | 430 | 132 | 90 | 56 | ATD-105 |
200 | 296 | 443 | 164 | 103 | 60 | ATD-125 |
250 | 296 | 491 | 200 | 103 | 68 | ATD-125 |
300 | 384 | 565 | 238 | 118 | 78 | ATD-160 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
选型
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
上海乔邑阀门主要生产销售【气动卫生级蝶阀D671Si气动卫生级对夹蝶阀/气动食品卫生级蝶阀/气动硅胶密封卫生级蝶阀/气动不锈钢卫生级蝶阀】，备有大量库存现货以出厂价直销！我们一直秉持“合理价格、贴心服务"的理念，努力为用户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
|
||||
|
||||
 |
